TV AKIRA 14LGS1C Gambar Menyempit / Layar Redup Pada Tv AKIRA


kali  tv Akira type 14LGS1C yang menggunakan ic single 8853CPNG 6EG1,ic vertikal LA78040 dan horizontal TT2190 dengan kerusakan gambar bagian atas dan bawah yang menyempit,seperti tampak pada gambar di atas. Tanpa pikir panjang lagi saya pun langsung masuk ke service mode tv tersebut dengan mengeNOLkan terlebih dahulu volumenya,lalu tahan tombol VOL (-) dan tekan tombol DISPLAY pada remot dan keluar data servis pun muncul hehehehe........saya gulir ke item HIT lalu saya tambahi levelnya,sampai full tapi nggak mau nutup sampai penuh juga tuh layar,wah cuma tertahan 3cm saja bagian atas bawahnya waduh,berarti ada komponen yang nggak beres nih,langsung saja obrak-abrik bagian vertikalnya. Pertama saya solder ulang dulu di area vertikal dan horizontal juga di semua pin ic singlenya,lalu saya coba test masih tetep juga,,kemudian giliran elko-elkonya yang dapet giliran di reboisasi,lalu saya coba test lagi....eeeee....la kok masih tetep juga.....penyakit yg sama

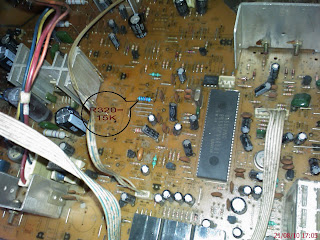

Akhirnya giliran R nya yang kebagian giliran sweeping hehehehe......saya periksa semua R di area vertikal sampai ke pin vertikal output ic singlenya,di tengah jalan ketemu sama R320=15K yang lagi gk beres...terukur nilainya molor sedikit dari aslinya,walah walah R lagi R lagi biangnya kerok nya.....


Layar Redup Pada Tv AKIRA

tv  Akira 21",type nya tak terdeteksi karena udah saya cari-cari di sekililing boxnya memang tak tertulis,hanya tertulis AKIRA 21"..Dengan kerusakan gambar yang di hasilkan tidak bisa begitu terang,walaupun pengaturan contrast sudah di set pada level maksimum,gambar tetep saja redup.Disamping redup,untuk saturasi warnanya juga gak normal,terutama untuk warna birunya sangat tipis sekali.Awalnya saya mengira kerusakan pada CRTnya,tapi menurut sang pemilik,tv ini baru dibeli dari toko sekitar 8 bulan yang lalu.Yaah maklumlah tv jaman sekarang,gak ada yang awet.Lalu saya cek tegangan pada pin RGB normal,saya cek tegangan pada tiap katodanya juga normal,ternyata kerusakan terletak pada 2 buah Transistor pada pcb blok RGB,yaitu V931=2SA608 dan V932=2SC536 dua-duanya short,setelah penggantian 2 komponen tersebut,tv saya coba nyalakan dan bray....tv langsung normal kembali,gambar pun langsung terang kembali dan warnanya juga normal lagi,duh nikmatnya jika menuai keberhasilan di dalam bekerja,ALHAMDULILLAH YA ALLOH.sekian semoga bermanfaat"
